Применение полипропиленовых волокон в бетоне

В проекте бетонирования плиты перекрытия подвала крупного торгового комплекса был использован полипропиленовый макрофибробетон для эффективного контроля трещин в бетоне и повышения трещиностойкости и долговечности бетона.

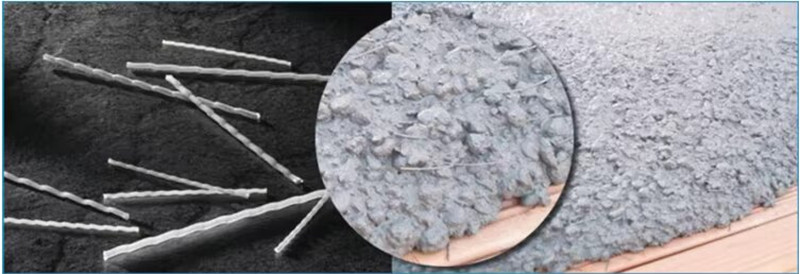

Подвальный этаж имеет большую площадь. Проектная марка прочности бетона — C35, а марка непроницаемости — P8. При проектировании пропорции бетонной смеси после многочисленных экспериментов и оптимизаций было окончательно определено, что на каждый кубический метр бетона будет добавлено 0,9 кг полипропиленовых макроволокон. Длина используемых полипропиленовых макроволокон составляет 50 мм, диаметр — 0,8 мм, их прочность на разрыв превышает 600 МПа, а модуль упругости превышает 10 ГПа.

Эффект применения полипропиленовых волокон:

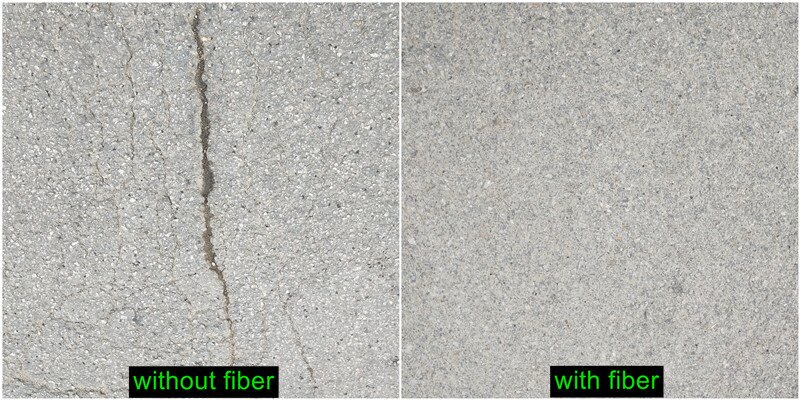

Характеристики трещиностойкости были значительно улучшены: на ранней стадии после заливки бетона, посредством наблюдения на месте и мониторинга трещин, было обнаружено, что после добавления полипропиленовых сырых волокон пластические усадочные трещины на поверхности бетона были значительно сокращены. По сравнению с обычным бетоном без волокон количество трещин уменьшилось примерно на 70%, а ширина трещин также значительно уменьшилась. Повышенная прочность: при последующей эксплуатации бетон подвального этажа продемонстрировал превосходную прочность. При воздействии определенных ударных нагрузок бетон не проявляет хрупкого разрушения, но показывает лучшую способность к деформации и способность поглощения энергии. Опорная система, образованная полипропиленовыми сырыми волокнами внутри бетона, может поглощать и рассеивать энергию при ударе по бетону, предотвращая повреждение бетона из-за локальной концентрации напряжений и эффективно повышая прочность бетона.

Улучшенная непроницаемость: Согласно результатам испытания на непроницаемость, непроницаемость бетона с добавлением полипропиленовых сырых волокон значительно улучшилась. Это связано с тем, что добавление полипропиленовых сырых волокон делает внутреннюю структуру бетона более компактной. Волокна заполняют некоторые крошечные пустоты, уменьшая образование взаимосвязанных капиллярных пор, тем самым снижая проницаемость бетона и повышая его непроницаемость.

Повышение долговечности: после длительного наблюдения за использованием и регулярных проверок бетон этого цокольного этажа показал превосходные результаты в плане устойчивости к экологической эрозии, изменениям температуры и другим факторам, а его долговечность была значительно повышена. Устойчивость полипропиленовых сырых волокон к кислотной и щелочной коррозии и их армирующее воздействие на бетонные конструкции эффективно продлевают срок службы бетонных конструкций.
